측온저항체(R.T.D) 소자

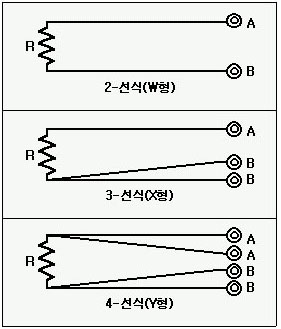

축온저항체(R.T.D)란 무엇일까?  일반적으로, 금속 도체의 전기 저항은 온도 변화에 따라 달라집니다. 이 현상을 활용(活用)한 온도 센서를 저항온도계(Resistance Thermometer) 또는 측온저항체 (測溫底抗體 RTD : Resistance Temperature Detector)라 부르고, 다른 온도센서보다 정밀하게 측정할 수 있습니다. 특징   일반 산업용 측온 저항체는 다음과 같은 특징이   있습니다.   1. 좋은 감도(感度)   2. 우수한 안정성(安定性) 및 재현성(再現性)   3. 높은 정도(精度) 구조 및 측정 방법 구조  온도가 변할 때 전기 저항이 따라 변하는 금속선을 "저항선"이라 부릅니다. 이 저항선(주로 백금선)을 사용하여 제작한 온도센서를 측온 저항체라 부릅니다. 일반적으로, RTD(측온 저항체)란 저항체 소자, 리드선,보호관 및 터미널이 조립된 완성품을 말합니다. R=RTD Element  = Terminal = Lead Wire          A or  B=Code for Terminal  측정 방법 2-선식(W형) : 저항체 소자를 그림과 같이 두선으로 연결 합니다. 다른 방법의 센서보다 저렴하지만 선간 저항에 영향을 받기 쉬어 오차를 발생하기 때문에 고정밀도의 온도 측정은 할 수 없습니다 3-선식(X형) : 저항체 소자를 세 선으로 그림과 같이 연결 합니다. 이 방법은 산업용으로 실용적이기때문에 가장 널리 사용 됩니다. 4-선식(Y형) : 선간 저항을 효과적으로 제거할 수있는 방법으로 특히 고 정밀도를 요구하는 온도 측정에 유리하지만 다른 방법의 센서에 비해 가격이 높습니다. 실제 사용시 주의사항  정확한 온도측정을 위해선 적당한 RTD 선정이 가장 중요합니다.  온도를 정밀하게 측정하기 위해, 부식, 기계적 충격 및 기타 환경 조건에 따라 저항체 소자, 보호관, 예상되는 열 저항에 따르는 구조 및 고정(설치)방법 등의 사항을 고려해야합니다 특성 및 표준 일반 저항값 JPt 100Ω은 앞으로 폐지될 코드입니다.   R100은 100℃때 R0는 0℃때 저항값입니다. 사용온도범위 JPt는 고온이 0∼650℃까지 입니다.   온도 허용오차 등급 및 정격전류 JPt 100Ω은 앞으로 폐지될 코드입니다.ItI는 섭씨 온도의 절대값입니다 절연저항 및 내전압 1) 절연 저항은 상기 표와 같습니다. 2) 시험 전압은 1분간 가해 집니다.    4.8Φ 이하는 전압이 절반으로 됩니다.

측온저항체(R.T.D) 소자
RESIMICA 마이카 형 백금R.T.T 소자 마이카 백금 저항체 소자는 운모(雲母)판에 고순도 백금 저항선을 감고 두 장의 운모판 사이를 절연 한 뒤, 다시 두 장의 SUS 판 스프링 사이에 끼우고 SUS 선으로 감아 고정시켜 만듭니다.   취급이 쉽고 단단한 구조로 산업용으로 널리 사용 됩니다.
이란 잘 광택낸 재결정 알루미나 세라믹 몸체와 특수 열저항 유리원료 혼합물로 붙인 내부 구멍에 고순도 백금 저항선을 감아 넣어 구성된소자입니다. 저항선의 약 80%가 온도 변화로부터 열팽창이 자유로워 저항성의 표류가 최소화되고, 재현성, 장기 안정성이 가장 우수합니다.
특수 유리 원통에 고순도 백금 선을 유도성이 없도록, 0℃에서 저항성이 각각의 표준 범위 내에 들도록 조절하여 감고, 다른 유리 원통을 씌워 봉해 만듭니다.  빠른 응답 및 절연성, 내 전압성, 진동, 화학 용액, 가스에 모두 우수합니다.
반도체 산업은 현대 산업을 주도하며 여러 가지 신기술을 양산하면서 온도 소자인 측온 저항체에 신기원을 이룩하였습니다.얇은 세라믹 판이나 고온용 수지판에 고순도 백금을 증착(蒸着)하거나 입힌뒤에 이를 도형에 따라 약물로 에칭하거나 칼로 긁어내 저항체를 만드는 방법으로, 기계로 대량생산의 길을 만들고 정밀도, 온도 특성, 소형, 자동화 등 여러 가지를 선도하는 현대 최고의 측온 저항체로 자리 잡아가고 있습니다. 특히 가격이 저렴하고, 취급이 간단해 그 사용 범위는 날로 늘어날 것으로 보입니다.
열 응답 시간  열 응답 시간(T90)은 소자가 온도 변화에 90% 응답까지 필요한 시간을 말합니다.  응답시간은 다음 공식에 따라, T2-T1의 시간 주기입니다.
